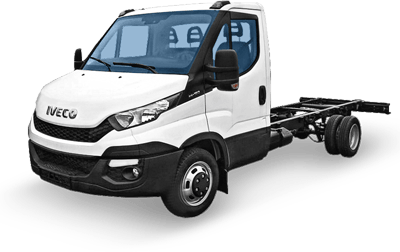

Шасси с кабиной IVECO Daily (ИВЕКО Дэйли), колесная формула 4х2, относится к легкому классу коммерческих автомобилей с полной массой транспортного средства от 3,0 до 7,2 тонн.
Грузовое шасси IVECO Daily - это легкое комфортное и универсальное транспортное средство с высокими дорожными и эксплуатационными характеристиками.
Прочная, надежная и маловесная конструкция монтажного шасси IVECO Daily позволяет устанавливать любые кузовные надстройки и полностью решать всевозможные задачи во всех областях жизнедеятельности.

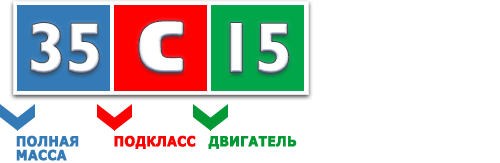

Кодировка моделей

Модели грузового шасси с кабиной IVECO Daily

Кодировка моделей	Полная масса, кг
35	3500
40	4200
45	4600
50	5200
60	6000
65	6500
70	7000 7200

Кодировка	Описание подкласса
S	с задними односкатными колесами, полной массой до 3,5 тонн
C	с задними двухскатными колесами, полной массой от 3,5 до 7,2 тонн

Кодировка

Описание подкласса

S

с задними односкатными колесами,

полной массой до 3,5 тонн

C

с задними двухскатными колесами,

полной массой от 3,5 до 7,2 тонн

Кодировка	Мощность двигателя, л.с.	Экологическая норма
11	106	Euro 5
13	126	Euro 5
14 H	136	Euro 6
15	146	Euro 5
15 H	146	Euro 6
17	170	Euro 5
17H	170	Euro 6
21	205	Euro 5

Колесные базы

Шасси с кабиной IVECO Daily представлено шестью вариантами колесных баз:

S	-	задние колеса неспаренные
C	-	задние колеса спаренные

ПОЛНАЯ МАССА ТРАНСПОРТНОГО СРЕДСТВА, КГ	КОЛЕСНАЯ БАЗА, ММ
	3000		3450		3750		4100		4350	4750
	S	C	S	C	S	C	S	C	C	C
3500	●	●	●	●	●	●	●	●
4200		●		●		●		●
4600		●		●		●		●	●	●
5200		●		●		●		●	●	●
6000				●		●		●	●	●
6500				●		●		●	●	●
7000				●		●		●	●	●
7200				●		●		●	●	●

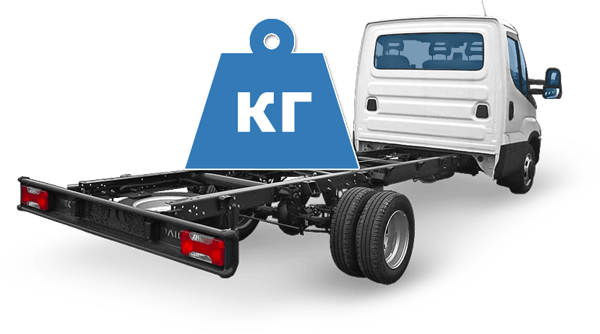

Грузоподъемность

Шасси с кабиной IVECO Daily - это единственный в своем классе автомобиль с полной массой до 7,2 тонн и полезной грузоподъемностью до 4,7 тонн; имеет наилучшие показатели нагрузок на переднюю и заднюю оси.

Модель	Грузоподъемность* шасси с кабиной без учета массы надстройки, кг
35 S	1605 - 1742
35 C	1505 - 1589
40 C	2121 - 2175
45 C	2480 - 2581
50 C	3080 - 3181
60 C	3585 - 3669
65 C	4085 - 4169
70 C	4554 - 4838

* - Зависит от колесной базы автомобиля

Надстройка (кузов)

РАМА

Залогом прочности и длительного срока службы автомобиля IVECO Daily, а также важной составляющей кузова, является рама, которая состоит из боковых стальных балок с поперечным С - образным профилем сечения, соединенных балками на заклепках с трубчатым сечением (лонжеронами), материал рамы - специальная сталь FeE420.
Конструкция рамы позволяет кузовостроителю легко устанавливать надстройки для разных целей.

Грузовой фургон IVECO Daily

ВАРИАНТЫ НАДСТРОЕК

Маллотоннажное автомобильное шасси с кабиной IVECO Daily предназначено для установки всех видов надстроек любой конструкции и дополнительного оборудования, в соответствии с потребностью клиента:

Грузовое шасси IVECO Daily под кузов

БОРТОВАЯ ПЛАТФОРМА
ТЕНТОВАННАЯ БОРТОВАЯ ПЛАТФОРМА
ПРОМТОВАРНЫЙ ФУРГОН
ИЗОТЕРМИЧЕСКИЙ ФУРГОН
ЭВАКУАТОРНАЯ ПЛАТФОРМА
АВТОВЫШКА
САМОСВАЛ
АВТОМАНИПУЛЯТОР
КОМБИНИРОВАННЫЙ
КРЮКОВЫЙ МУЛЬТИЛИФТ
АВТОЦИСТЕРНА
ПАССАЖИРСКИЙ (МИКРОАВТОБУС, ВАХТОВКА)
ГРУЗОПАССАЖИРСКИЙ
КЭМПЕР
КОММУНАЛЬНЫЙ
СКОРАЯ ПОМОЩЬ, АМБУЛАТОРИЯ
ПОЖАРНЫЙ АВТОМОБИЛЬ
ИНКАССАТОРСКИЙ

ГАБАРИТНЫЕ РАЗМЕРЫ НАДСТРОЙКИ

Грудовик IVECO Daily с кузовом

Размеры надстройки (фургон, платформа, самосвал, миниавтобус, автокран, автовышка, специализированный автомобиль и др.) на базе шасси с кабиной IVECO Daily варьируются в зависимости от колесной базы автомобиля, а также допустимых длины, ширины и высоты надстройки для данной модели автомобиля.

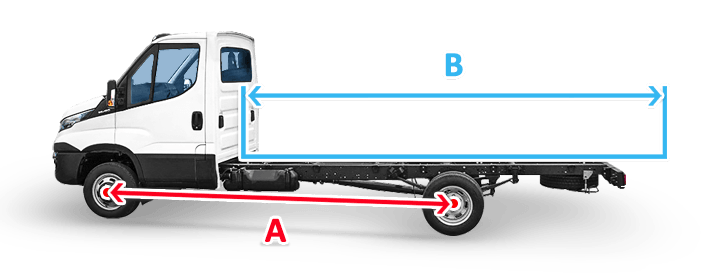

Длина кузова грузового автомобиля шасси с кабиной IVECO Daily

S	-	задние колеса неспаренные
C	-	задние колеса спаренные

ДЛИНА КУЗОВА
МОДЕЛЬ АВТОМОБИЛЯ	РЕКОМЕНДОВАННАЯ ДЛИНА КУЗОВНОЙ НАДСТРОЙКИ (МИН. - МАКС.), ММ
	КОЛЕСНАЯ БАЗА, ММ
	3000	3450	3750	4100	4350	4750
35S	2510 - 3056	3395 - 3941	4005 - 4548	4005 - 4551
35C	2830 - 3373	3395 - 3938	4005 - 4548	4405 - 4948
40C	2830 - 3373	3395 - 3938	4005 - 4548	4405 - 4948
45C	2830 - 3403	3395 - 3968	4005 - 4548	4405 - 4948	4825 - 5398	5690 - 6263
50C	2830 - 3403	3395 - 3968	4005 - 4548	4405 - 4948	4825 - 5398	5690 - 6263
60C		3395 - 3968	4005 - 4574	4405 - 4979	4825 - 5399	5690 - 6264
65C		3395 - 3968	4005 - 4574	4405 - 4979	4825 - 5399	5690 - 6264
70C		3395 - 3968	4005 - 4574	4405 - 4979	4825 - 5399	5690 - 6264
72C		3395 - 3968	4005 - 4574	4405 - 4979	4825 - 5399	5690 - 6264

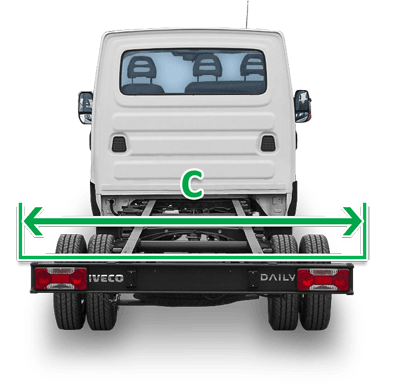

Возможная ширина кузова для шасси с кабиной IVECO Daily

С -

МАКСИМАЛЬНАЯ ШИРИНА НАДСТРОЙКИ
ДЛЯ ШАССИ С ДВОЙНОЙ КАБИНОЙ
IVECO DAILY

модели 35S, 35С, 40С, 45С, 50С:

2200 мм (стандартное исполнение)
2350 мм (дополнительная опция)

модели 60С, 65С, 70С:

2350 мм (стандартное исполнение)
2550 мм (дополнительная опция).

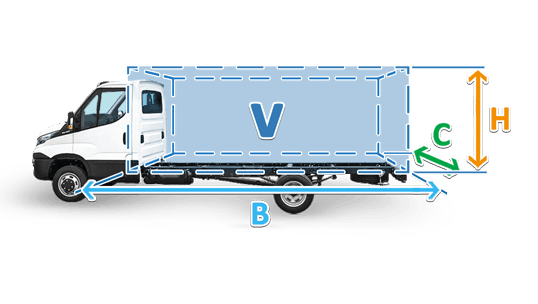

ОБЪЕМ НАДСТРОЙКИ (КУЗОВА)

Объем кузова для шасса с кабиной IVECO Daily

V = B x C x H,

где

V - объем надстройки, м³;

B - длина надстройки, мм;

C - ширина надстройки, мм;

H - высота надстройки, мм.

ОБЪЕМ КУЗОВА
МОДЕЛЬ АВТОМОБИЛЯ	ОРИЕНТИРОВОЧНЫЙ МАКСИМАЛЬНЫЙ ОБЪЕМ КУЗОВНОЙ НАДСТРОЙКИ, М³
	КОЛЕСНАЯ БАЗА, ММ
	3000	3450	3750	4100	4350	4750
35S	19	25	29	29
35C	22	25	29	32
40C	22	25	29	32
45C	22	25	29	32	34	40
50C	22	25	29	32	34	40
60C		25	29	32	34	40
65C		25	29	32	34	40
70C		25	29	32	34	40
72C		25	29	32	34	40

Двигатель

СИЛОВАЯ ЛИНИЯ (ДВИГАТЕЛЬ, ТРАНСМИССИЯ)
шасси с кабиной IVECO Daily

Автомобили IVECO Daily оснащаются двигателями двух типов:

ДИЗЕЛЬНЫЕ мощностью от 105 до 205 л.с., объемом 2.3 и 3.0 л;
ГАЗОВЫЙ мощностью 136 л.с., объемом 3.0 л.

Двигатель имеет 4 цилиндра, 16 клапанов, оснащен турбиной с непосредственным впрыском Common Rail (третье поколение).
Соответствует экологическим стандартам EURO 5, EURO 6.

ДВИГАТЕЛЬ

ДИЗЕЛЬНЫЙ

F1A*

Объем: 2300 см³

Максимальные мощность / крутящий момент:
106 л.с. / 270 Нм
126 л.с. / 320 Нм
146 л.с. / 350 Нм

Экологическая норма: EURO 5

* - Только для моделей 35S, 35C

ДИЗЕЛЬНЫЙ

F1C

Объем: 2998 см³

Максимальные мощность / крутящий момент:
146 л.с. / 350 Нм
170 л.с. / 400 Нм
170 л.с. / 430 Нм
205 л.с. / 470 Нм

Экологическая норма: EURO 5, EURO 6

ГАЗОВЫЙ

Natural Power

Объем: 2998 см³

Максимальные мощность / крутящий момент:
136 л.с. / 350 Нм

Экологическая норма: EURO 6+

Обозначения для графиков

ТРАНСМИССИЯ

КОРОБКА ПЕРЕДАЧ IVECO Daily может быть двух типов:

с механическим управлением, количество передач 6 + 1 задняя;
автоматическая, количество передач 8 + 1 задняя.

КПП имеет подготовку для установки механизма отбора мощности.

Кабина

ОБЩЕЕ ОПИСАНИЕ


Кабина шасси разработана из концепции наилучшего распределения внутреннего пространства для водителя и пассажиров, что, в сочетании с удобными элементами управления автомобилем и эргономичной панелью приборов, обеспечивает максимальный комфорт в поездке.

Комфортности кабины IVECO Daily уделено особое внимание, и это гарантирует водителю легкое и безопасное управление автомобилем.
ПАНЕЛЬ ПРИБОРОВ Позволяет контролировать и управлять всеми основными функциями автомобиля

РУЛЕВОЕ КОЛЕСО Регулировочный рычаг на рулевой колонке Клаксон Подушка безопасности со стороны водителя - дополнительная опция Оснащение кнопками управления авторадио и Bluetooth - дополнительная опция
						РЫЧАГ КОРОБКИ ПЕРЕДАЧ Расположен на панели приборов
ПОДРУЛЕВЫЕ ПЕРЕКЛЮЧАТЕЛИ (ЛЕВЫЙ, ПРАВЫЙ) Управление указателями поворота, наружными огнями, стеклоочистителями, омывателем фар, системой новигации TRIP - дополнительная опция
СИДЕНЬЕ ВОДИТЕЛЬСКОЕ Регулировка сиденья в четырех направлениях Подголовник регулируется по высоте с автоматической блокировкой Трехточечный ремень безопасности Индикатор незастегнутых ремней безопасности (система Seat Belt Reminder) Подлокотник с возможностью регулировки по высоте - дополнительная опция Пружинистая подвеска сиденья - дополнительная опция
						СИДЕНЬЕ ПАССАЖИРСКОЕ Нерегулируемое Двойное





						Одинарное сиденье - дополнительная опция Регулируемое в двух направлениях - дополнительная опция

ИНФОРМАЦИОННО-РАЗВЛЕКАТЕЛЬНАЯ И НАВИГАЦИОННАЯ СИСТЕМЫ
Авторадио FUN - дополнительная опция
Авторадио Bluetooth - дополнительная опция
		(рулевое колесо оснащено дополнительными кнопками управления)
Информационный дисплей - дополнительная опция

		ОБОГРЕВ, ВЕНТИЛЯЦИЯ, КОНДИЦИОНИРОВАНИЕ
		Отопитель кабины стандартный Дополнительный автономный обогреватель - дополнительная опция Кондиционер - дополнительная опция
		Система климат-контроль - дополнительная опция
СТЕКЛОПОДЪЕМНИКИ Устройство управления стеклоподъемниками – электрический привод
		ЗЕРКАЛА ЗАДНЕГО ВИДА
		Электрическое управление
		Электрический подогрев зеркал заднего вида (кнопка включения – на панели приборов)
ТАХОГРАФ Электронное контрольное устройство
	в стандартном исполнении устанавливается на автомобили с полной массой > 3,5 тонн
		ПОЛКИ, ПОДСТАВКИ, ВЕЩЕВЫЕ НИШИ И ЯЩИКИ

Тормозная система

ТОРМОЗА - СИСТЕМА БЕЗОПАСНОСТИ шасси с кабиной IVECO DAILY

Передние и задние тормозные вентилируемые диски

Вакуумная гидравлическая система

В стандартном исполнении на IVECO Daily установливается электронная система контроля устойчивости автомобиля ESP 9, которая включает в себя:

Тормозная система грузового фургона IVECO Daily

ABS - антиблокировочная система колес при торможении
ASR - регулирование тягового усилия, противобуксовочная система
EBD - электронный регулятор торможения
ESP - контроль стабильности
HBA - максимальное уменьшение тормозного пути в экстренных ситуациях путем увеличения тормозного давления
Hill Holder - система удержания автомобиля на тормозах в течение, примерно, 2 секунд (трогание в горку и др.)
LAC - адаптивный контроль торможения в зависимости от распределения нагрузки
MSR - система регулирования тормозных усилий двигателем
RMI & ROM - контроль над качкой автомобиля в случае экстренного резкого поворота
TSM - адаптация контрольной функции ESP при наличии прицепа для ослабления возможных колебаний

Стояночный тормоз с ручным приводом на задние колеса

Подвеска

ПОДВЕСКА ШАССИ С КАБИНОЙ IVECO DAILY

Подвеска грузового автомобиля IVECO Daily

ПЕРЕДНЯЯ ПОДВЕСКА:

поперечная рессора (модель 35S)
торсион (модели 35С, 40С, 45С, 50С, 60С, 65С, 70С)
поперечная рессора (дополнительная опция модель 35С, 40С)

ЗАДНЯЯ ПОДВЕСКА:

механическая параболическая листовая рессора
пневматическая ( дополнительная опция)
механическая полуэллиптическая листовая рессора ( дополнительная опция)

Комплектация

КОМПЛЕКТАЦИЯ
шасси с кабиной IVECO Daily

СТАНДАРТНОЕ ОБОРУДОВАНИЕ

ESP
Дисковые тормоза на передней и задней осях
Стабилизатор передний (кроме 35S)
Стабилизатор задний
Батарея аккумуляторная 110 Ah
Разъем для зарядки АКБ
Генератор 150A (12V)
КПП - 6-ти ступенчатая, рычаг на панели приборов
Гидроусилитель руля
Бак топливный объемом 70 л, горловина на стойке кабины (кроме 60С, 65С, 70С)
Бак топливный объемом 100 л, горловина на стойке кабины (кроме 35S, 35С, 40С, 45С, 50С)
Фильтр топливный подогреваемый с датчиком воды
Подогрев сапуна
Задние параболические рессоры
Подвеска передняя рессорная (только для 35S)
Подвеска передняя торсионная (кроме 35S)
Зеркала заднего вида с подогревом и электрическим управлением
Дополнительные боковые зеркала заднего вида с широким углом обзора
Стеклоподъемники с электрическим управлением
Центральный замок с дистанционным управлением
Иммобилайзер
Тахограф (кроме 35S, 35С)
Радиоподготовка (динамики + антенна)
Звуковой сигнал заднего хода
Сиденье водителя регулируется в 3-х направлениях
Сиденье пассажирское двухместное
Ремни безопасности + подголовники
Обивка сидений тканевая
Обивка задней стенки кабины тепло-звукоизоляционная
Задняя стенка кабины с окном
Задние противотуманные фары
Дневные ходовые огни
Запасное колесо (кроме 35S, 35С)
Держатель запасного колеса под рамой (кроме 35S, 35С)
Башмаки противооткатные, 2 штуки
Брызговики передних колес
Знак аварийной остановки
Разъем для кузовостроителя
Домкрат, баллонный ключ

ДОПОЛНИТЕЛЬНОЕ (ОПЦИОННОЕ) ОБОРУДОВАНИЕ

БЕЗОПАСНОСТЬ

Подушка безопасности водителя
Подушка безопасности водителя и пассажира
Подушки безопасности водителя и пассажира боковые
Сигнализация
Система слежения за разметкой (LDWS)
Фары противотуманные передние (с функцией указания поворота)

ПРОИЗВОДИТЕЛЬНОСТЬ

Ecoswitch (функция экономии топлива)
Блокировка дифференциала
Генератор 180 А, 210 А
Держатель запасного колеса под рамой
Защита поддона картера
КПП автоматическая
Крюк буксировочный
Механизм отбора мощности (PTO)
Подвеска заднего моста пневматическая

КОМФОРТ

Климат контроль
Кондиционер
Круиз контроль
Обогрев лобового стекла
Отопитель с предварительным подогревом двигателя автономный
Пакет курильщика
Сиденье водителя на подвеске
Сиденье водителя на подвеске с подогревом

ИНФОРМАЦИОННО - РАЗВЛЕКАТЕЛЬНЫЕ СИСТЕМЫ

Радиосистема + CD
Радиосистема + CD + Bluetooth (+ кнопки управления на руле)
Система IVECOnnect (сенсорное управление телефонной, навигационной и информационно-развлекательной системами)

Шасси с кабиной IVECO DAILY

Легкая гамма

Шасси с кабиной IVECO DAILY

Колесная формула 4х2

S

C

БОРТОВАЯ ПЛАТФОРМА

ТЕНТОВАННАЯ БОРТОВАЯ ПЛАТФОРМА

ПРОМТОВАРНЫЙ ФУРГОН

ИЗОТЕРМИЧЕСКИЙ ФУРГОН

ЭВАКУАТОРНАЯ ПЛАТФОРМА

АВТОВЫШКА

САМОСВАЛ

АВТОМАНИПУЛЯТОР

КОМБИНИРОВАННЫЙ

КРЮКОВЫЙ МУЛЬТИЛИФТ

АВТОЦИСТЕРНА

ПАССАЖИРСКИЙ (МИКРОАВТОБУС, ВАХТОВКА)

ГРУЗОПАССАЖИРСКИЙ

КЭМПЕР

КОММУНАЛЬНЫЙ

СКОРАЯ ПОМОЩЬ, АМБУЛАТОРИЯ

ПОЖАРНЫЙ АВТОМОБИЛЬ

ИНКАССАТОРСКИЙ

С -

V = B x C x H,

ДИЗЕЛЬНЫЙ

F1A*

Объем: 2300 см3 Максимальные мощность / крутящий момент:106 л.с. / 270 Нм 126 л.с. / 320 Нм 146 л.с. / 350 Нм Экологическая норма: EURO 5

ДИЗЕЛЬНЫЙ

F1C

Объем: 2998 см3 Максимальные мощность / крутящий момент:146 л.с. / 350 Нм 170 л.с. / 400 Нм 170 л.с. / 430 Нм 205 л.с. / 470 Нм Экологическая норма: EURO 5, EURO 6

ГАЗОВЫЙ

Natural Power

Объем: 2998 см3 Максимальные мощность / крутящий момент:136 л.с. / 350 Нм Экологическая норма: EURO 6+

КОМПЛЕКТАЦИЯ шасси с кабиной IVECO Daily

Copyright © 2018 - 2020 YUROL

БОРТОВАЯ
ПЛАТФОРМА

ТЕНТОВАННАЯ
БОРТОВАЯ
ПЛАТФОРМА

ПРОМТОВАРНЫЙ
ФУРГОН

ИЗОТЕРМИЧЕСКИЙ
ФУРГОН

ЭВАКУАТОРНАЯ
ПЛАТФОРМА

КРЮКОВЫЙ
МУЛЬТИЛИФТ

ПАССАЖИРСКИЙ
(МИКРОАВТОБУС,
ВАХТОВКА)

СКОРАЯ
ПОМОЩЬ,
АМБУЛАТОРИЯ

ПОЖАРНЫЙ
АВТОМОБИЛЬ

Объем: 2300 см³

Максимальные мощность / крутящий момент:
106 л.с. / 270 Нм
126 л.с. / 320 Нм
146 л.с. / 350 Нм

Экологическая норма: EURO 5

Объем: 2998 см³

Максимальные мощность / крутящий момент:
146 л.с. / 350 Нм
170 л.с. / 400 Нм
170 л.с. / 430 Нм
205 л.с. / 470 Нм

Экологическая норма: EURO 5, EURO 6

Объем: 2998 см³

Максимальные мощность / крутящий момент:
136 л.с. / 350 Нм

Экологическая норма: EURO 6+

КОМПЛЕКТАЦИЯ
шасси с кабиной IVECO Daily
