Шасси с двойной кабиной IVECO Daily (ИВЕКО Дэйли), колесная формула 4х2, - легкий класс грузовых автомобилей с полной массой транспортного средства от 3,0 до 7,0 тонн.
Данное автомобильное шасси - это комфортабельное и многопрофильное транспортное средство с кабиной для экипажа из 7 человек (1 водитель + 6 пассажиров), имеющее отличные технические характеристики.
Высокая прочность грузовой платформы IVECO Daily с двойной кабиной в сочетании с небольшим собственным весом позволяют устанавливать на нее любые конструкции кузовов и оборудования.

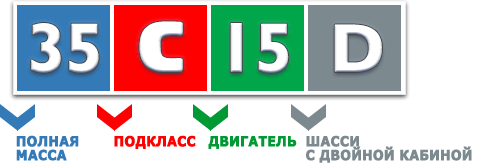

Кодировка моделей

Модели грузового шасси IVECO Daily с кабиной экипаж

Кодировка моделей	Полная масса, кг
35	3500
40	4200
45	4600
50	5200
60	6000
65	6500
70	7000

Кодировка	Описание подкласса
S	с задними односкатными колесами, полной массой до 3,5 тонн
C	с задними двухскатными колесами, полной массой от 3,5 до 7,0 тонн

Кодировка

Описание подкласса

S

с задними односкатными колесами,

полной массой до 3,5 тонн

C

с задними двухскатными колесами,

полной массой от 3,5 до 7,0 тонн

Кодировка	Мощность двигателя, л.с.	Экологическая норма
11	106	Euro 5
13	126	Euro 5
14 H	136	Euro 6
15	146	Euro 5
15 H	146	Euro 6
17	170	Euro 5
17H	170	Euro 6
21	205	Euro 5

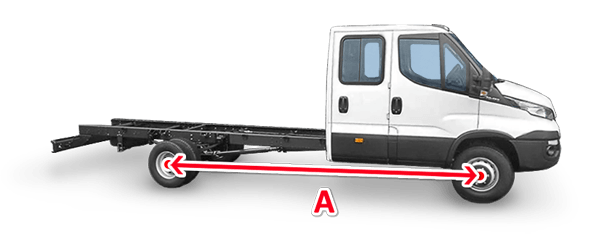

Колесные базы

Автомобиль представлен пятью вариантами колесных баз:

S	-	задние колеса неспаренные
C	-	задние колеса спаренные

ПОЛНАЯ МАССА ТРАНСПОРТНОГО СРЕДСТВА, КГ	КОЛЕСНАЯ БАЗА, ММ
	3450		3750		4100		4350	4750
	S	C	S	C	S	C	C	C
3500	●	●	●	●	●	●
4200		●		●		●
4600		●		●		●	●
5200		●		●		●	●
6000		●		●		●	●	●
6500		●		●		●	●	●
7000		●		●		●	●	●

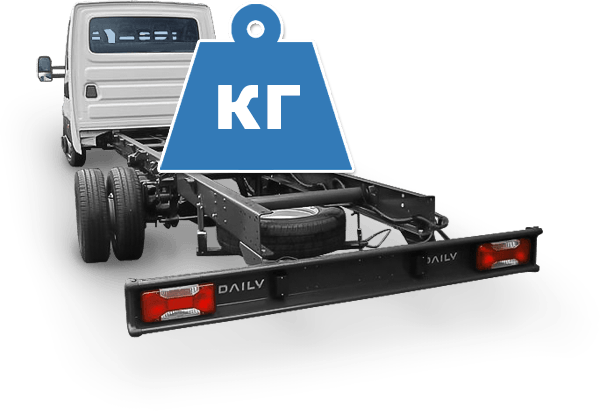

Грузоподъемность

Это единственный в своем классе грузовой автомобиль с кабиной для экипажа полной массой до 7,0 тонн и полезной грузоподъемностью до 4,5 тонн.

Модель	Ориентировочная грузоподъемность* шасси с двойной кабиной без учета массы надстройки, кг
35 S	1550
35 C	1400
40 C	1950
45 C	2300
50 C	3000
60 C	3500
65 C	4000
70 C	4500

* - Зависит от колесной базы автомобиля

Надстройка (кузов)

РАМА

Рама грузового шасси IVECO Daily с двойной кабиной имеет лонжеронную конструкцию: 2 продольных лонжерона С-образного сечения и, в зависимости от модели, 6 - 8 лонжеронов трубчатого сечения, выполненных из высокопрочной стали FeE420.
Такое строение рамы IVECO Daily обеспечивает возможность монтировать на его шасси любые типы кузовов и специальное оборудование.

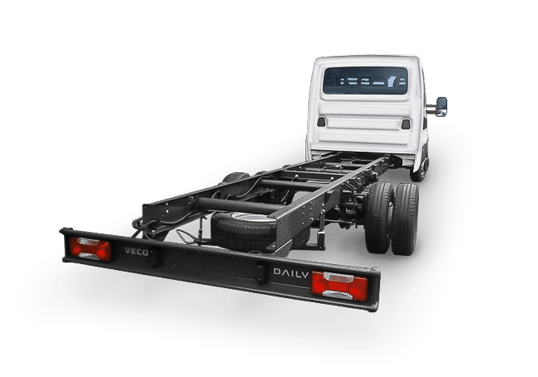

Рама IVECO Daily

ВАРИАНТЫ НАДСТРОЕК

Вариант шасси IVECO Daily с двойной кабиной позволяет получить универсальный грузовик для разнообразных целей, способный перевезти одновременно груз (или специальную надстройку) и бригаду из 7 человек, включая водителя:

Грузовое шасси IVECO Daily кабина - экипаж под кузов

БОРТОВАЯ ПЛАТФОРМА

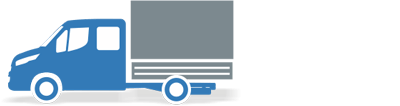

ТЕНТОВАННАЯ БОРТОВАЯ ПЛАТФОРМА

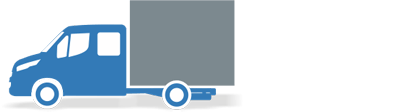

ПРОМТОВАРНЫЙ ФУРГОН

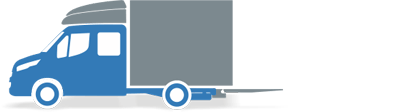

ИЗОТЕРМИЧЕСКИЙ ФУРГОН
ЭВАКУАТОРНАЯ ПЛАТФОРМА
АВТОВЫШКА
САМОСВАЛ

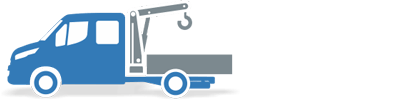

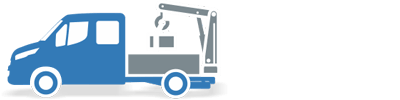

АВТОМАНИПУЛЯТОР

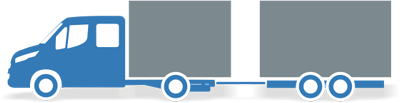

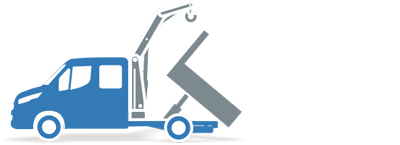

КОМБИНИРОВАННЫЙ
КРЮКОВЫЙ МУЛЬТИЛИФТ
АВТОЦИСТЕРНА

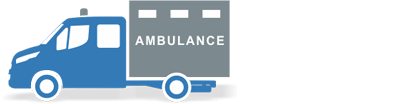

АМБУЛАТОРИЯ

ГАБАРИТНЫЕ РАЗМЕРЫ НАДСТРОЙКИ

Габариты надстройки на шасси с двойной кабиной IVECO Daily зависят от колесной базы данного автомобиля, а также законодательных ограничений максимально допустимых длины, ширины и высоты для такого транспортного средства.

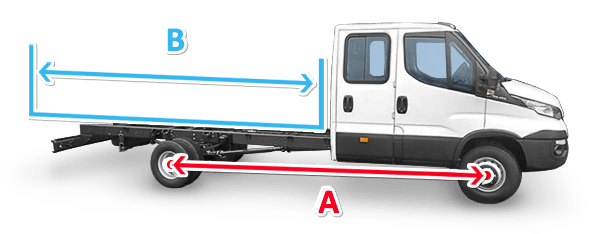

Длина кузова грузового автомобиля шасси с двойной кабиной IVECO Daily

S	-	задние колеса неспаренные
C	-	задние колеса спаренные

ДЛИНА КУЗОВА
МОДЕЛЬ АВТОМОБИЛЯ	РЕКОМЕНДОВАННАЯ ДЛИНА КУЗОВНОЙ НАДСТРОЙКИ (МИН. - МАКС.), ММ
	КОЛЕСНАЯ БАЗА, ММ
	3450	3750	4100	4350	4750
35S	2689 -3189	3299 - 3799	3299 - 3799
35C	2645 - 3136	3255 - 3746	3665 - 4156
40C	2645 - 3136	3255 - 3746	3665 - 4156
45C	2689 - 3219	3300 - 3830	3699 - 4229	4119 - 4649
50C	2689 - 3219	3300 - 3830	3699 - 4229	4119 - 4649
60C	2689 - 3219	3299 - 3829	3699 - 4229	4119 - 4649	4984 - 5514
65C	2689 - 3219	3299 - 3829	3699 - 4229	4119 - 4649	4984 - 5514
70C	2689 - 3219	3299 - 3829	3699 - 4229	4119 - 4649	4984 - 5514

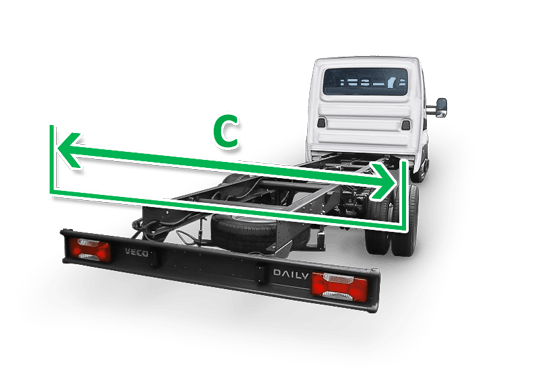

Возможная ширина кузова для шасси с кабиной экипаж IVECO Daily

С -

МАКСИМАЛЬНАЯ ШИРИНА НАДСТРОЙКИ
ДЛЯ ШАССИ С ДВОЙНОЙ КАБИНОЙ
IVECO DAILY

модели 35S, 35С, 40С, 45С, 50С:

2200 мм (стандартное исполнение)
2350 мм (дополнительная опция)

модели 60С, 65С, 70С:

2350 мм (стандартное исполнение)
2550 мм (дополнительная опция).

ОБЪЕМ НАДСТРОЙКИ (КУЗОВА)

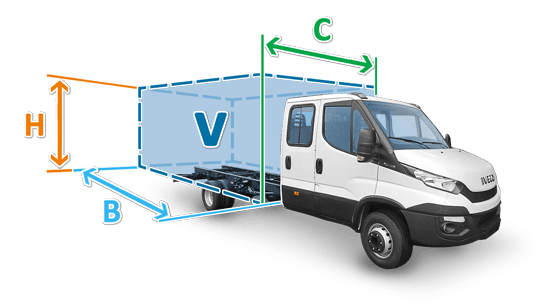

Объем кузова для шасса с двойной кабиной IVECO Daily

V = B x C x H,

где

V - объем надстройки, м³;

B - длина надстройки, мм;

C - ширина надстройки, мм;

H - высота надстройки, мм.

ОБЪЕМ КУЗОВА
МОДЕЛЬ АВТОМОБИЛЯ	ОРИЕНТИРОВОЧНЫЙ МАКСИМАЛЬНЫЙ ОБЪЕМ КУЗОВНОЙ НАДСТРОЙКИ, М³
	КОЛЕСНАЯ БАЗА, ММ
	3450	3750	4100	4350	4750
35S	17	20	20
35C	17	20	22
40C	17	20	22
45C	17	20	22	24
50C	17	20	22	24
60C	18	22	24	26	31
65C	18	22	24	26	31
70C	18	22	24	26	31

Двигатель

СИЛОВАЯ ЛИНИЯ (ДВИГАТЕЛЬ, ТРАНСМИССИЯ)
шасси с двойной кабиной IVECO Daily

Автомобили IVECO Daily оснащаются двигателями двух типов:

ДИЗЕЛЬНЫЕ мощностью от 105 до 205 л.с., объемом 2.3 и 3.0 л;
ГАЗОВЫЙ мощностью 136 л.с., объемом 3.0 л.

Двигатель имеет 4 цилиндра, 16 клапанов, оснащен турбиной с непосредственным впрыском Common Rail (третье поколение).
Соответствует экологическим стандартам EURO 5, EURO 6.

ДВИГАТЕЛЬ

ДИЗЕЛЬНЫЙ

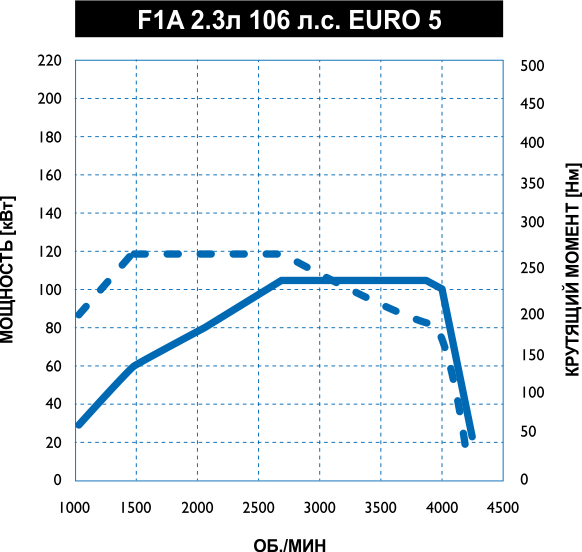

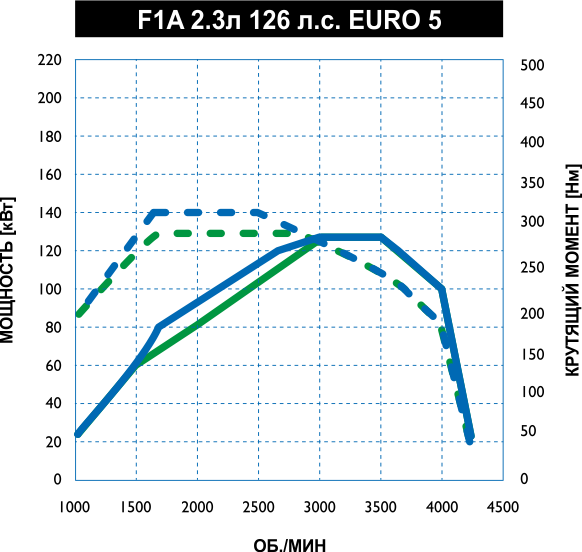

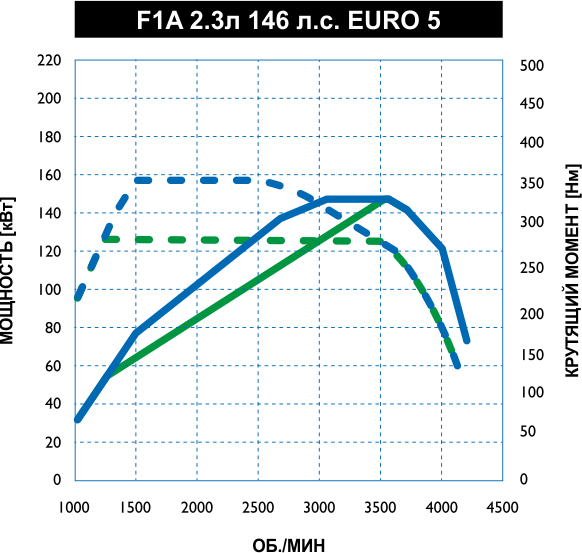

F1A*

Объем: 2300 см³

Максимальные мощность / крутящий момент:
106 л.с. / 270 Нм
126 л.с. / 320 Нм
146 л.с. / 350 Нм

Экологическая норма: EURO 5

* - Только для моделей 35S, 35C

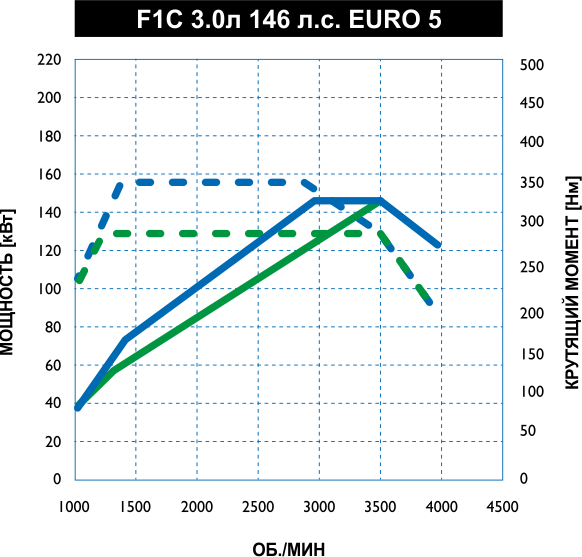

ДИЗЕЛЬНЫЙ

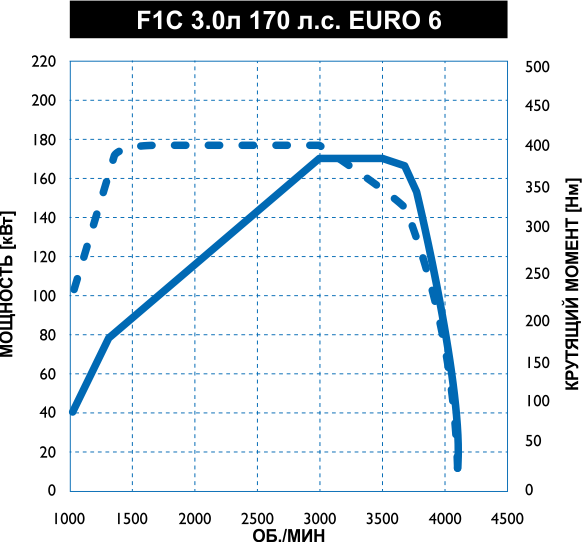

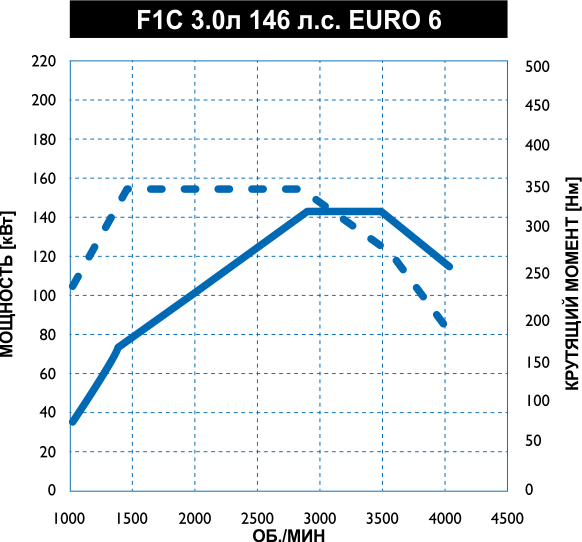

F1C

Объем: 2998 см³

Максимальные мощность / крутящий момент:
146 л.с. / 350 Нм
170 л.с. / 400 Нм
170 л.с. / 430 Нм
205 л.с. / 470 Нм

Экологическая норма: EURO 5, EURO 6

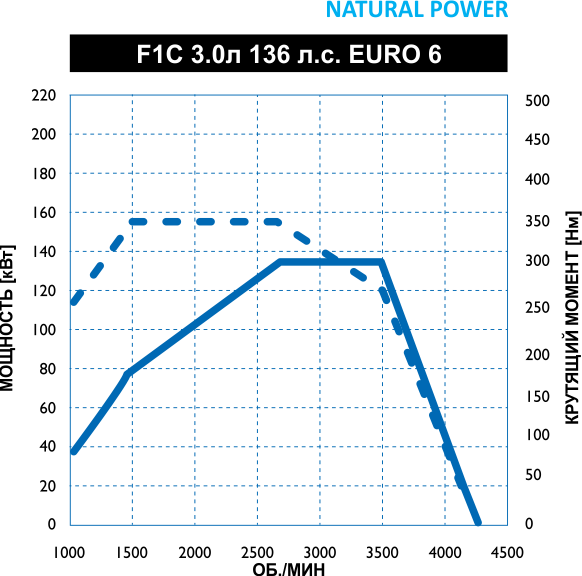

ГАЗОВЫЙ

Natural Power

Объем: 2998 см³

Максимальные мощность / крутящий момент:
136 л.с. / 350 Нм

Экологическая норма: EURO 6+

Обозначения для графиков

ТРАНСМИССИЯ

КОРОБКА ПЕРЕДАЧ IVECO Daily может быть двух типов:

с механическим управлением, количество передач 6 + 1 задняя;
автоматическая, количество передач 8 + 1 задняя.

КПП имеет подготовку для установки механизма отбора мощности.

Кабина

ОБЩЕЕ ОПИСАНИЕ


Кабина шасси разработана из концепции наилучшего распределения внутреннего пространства для водителя и пассажиров, что, в сочетании с удобными элементами управления автомобилем и эргономичной панелью приборов, обеспечивает максимальный комфорт в поездке.

Комфортности кабины IVECO Daily уделено особое внимание, и это гарантирует водителю легкое и безопасное управление автомобилем.
ПАНЕЛЬ ПРИБОРОВ Позволяет контролировать и управлять всеми основными функциями автомобиля

РУЛЕВОЕ КОЛЕСО Регулировочный рычаг на рулевой колонке Клаксон Подушка безопасности со стороны водителя - дополнительная опция Оснащение кнопками управления авторадио и Bluetooth - дополнительная опция
						РЫЧАГ КОРОБКИ ПЕРЕДАЧ Расположен на панели приборов
ПОДРУЛЕВЫЕ ПЕРЕКЛЮЧАТЕЛИ (ЛЕВЫЙ, ПРАВЫЙ) Управление указателями поворота, наружными огнями, стеклоочистителями, омывателем фар, системой новигации TRIP - дополнительная опция
СИДЕНЬЕ ВОДИТЕЛЬСКОЕ Регулировка сиденья в четырех направлениях Подголовник регулируется по высоте с автоматической блокировкой Трехточечный ремень безопасности Индикатор незастегнутых ремней безопасности (система Seat Belt Reminder) Подлокотник с возможностью регулировки по высоте - дополнительная опция Пружинистая подвеска сиденья - дополнительная опция
						СИДЕНЬЕ ПАССАЖИРСКОЕ Нерегулируемое Двойное





						Одинарное сиденье - дополнительная опция Регулируемое в двух направлениях - дополнительная опция

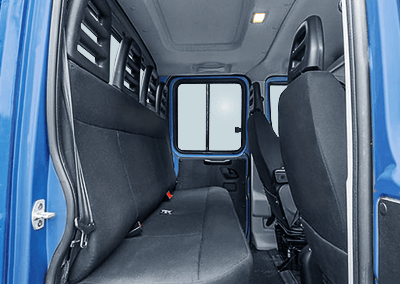

Второй ряд Четырехместное
ИНФОРМАЦИОННО-РАЗВЛЕКАТЕЛЬНАЯ И НАВИГАЦИОННАЯ СИСТЕМЫ
Авторадио FUN - дополнительная опция
Авторадио Bluetooth - дополнительная опция
		(рулевое колесо оснащено дополнительными кнопками управления)
Информационный дисплей - дополнительная опция

		ОБОГРЕВ, ВЕНТИЛЯЦИЯ, КОНДИЦИОНИРОВАНИЕ
		Отопитель кабины стандартный Дополнительный автономный обогреватель - дополнительная опция Кондиционер - дополнительная опция
		Система климат-контроль - дополнительная опция
СТЕКЛОПОДЪЕМНИКИ Устройство управления стеклоподъемниками – электрический привод
		ЗЕРКАЛА ЗАДНЕГО ВИДА
		Электрическое управление
		Электрический подогрев зеркал заднего вида (кнопка включения – на панели приборов)
ТАХОГРАФ Электронное контрольное устройство
	в стандартном исполнении устанавливается на автомобили с полной массой > 3,5 тонн
		ПОЛКИ, ПОДСТАВКИ, ВЕЩЕВЫЕ НИШИ И ЯЩИКИ

Тормозная система

ТОРМОЗА - СИСТЕМА БЕЗОПАСНОСТИ

Передние и задние тормозные вентилируемые диски

Вакуумная гидравлическая система

В стандартном исполнении на IVECO Daily установливается электронная система контроля устойчивости автомобиля ESP 9, которая включает в себя:

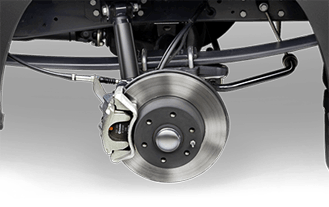

Тормозная система грузового фургона IVECO Daily

ABS - антиблокировочная система колес при торможении
ASR - регулирование тягового усилия, противобуксовочная система
EBD - электронный регулятор торможения
ESP - контроль стабильности
HBA - максимальное уменьшение тормозного пути в экстренных ситуациях путем увеличения тормозного давления
Hill Holder - система удержания автомобиля на тормозах в течение, примерно, 2 секунд (трогание в горку и др.)
LAC - адаптивный контроль торможения в зависимости от распределения нагрузки
MSR - система регулирования тормозных усилий двигателем
RMI & ROM - контроль над качкой автомобиля в случае экстренного резкого поворота
TSM - адаптация контрольной функции ESP при наличии прицепа для ослабления возможных колебаний

Стояночный тормоз с ручным приводом на задние колеса

Подвеска

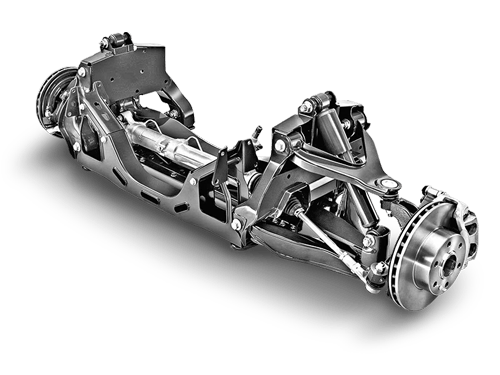

ПОДВЕСКА ШАССИ С ДВОЙНОЙ КАБИНОЙ IVECO DAILY

Подвеска грузового автомобиля IVECO Daily

ПЕРЕДНЯЯ ПОДВЕСКА:

поперечная рессора (модель 35S)
торсион (модели 35С, 40С, 45С, 50С, 60С, 65С, 70С)
поперечная рессора (дополнительная опция модель 35С, 40С)

ЗАДНЯЯ ПОДВЕСКА:

механическая параболическая листовая рессора
пневматическая ( дополнительная опция)
механическая полуэллиптическая листовая рессора ( дополнительная опция)

Комплектация

КОМПЛЕКТАЦИЯ
шасси с двойной кабиной IVECO Daily

СТАНДАРТНОЕ ОБОРУДОВАНИЕ

ESP
Дисковые тормоза на передней и задней осях
Стабилизатор передний (кроме 35S)
Стабилизатор задний
Батарея аккумуляторная 110 Ah
Разъем для зарядки АКБ
Генератор 150A (12V)
КПП - 6-ти ступенчатая, рычаг на панели приборов
Гидроусилитель руля
Бак топливный объемом 70 л, горловина на стойке кабины (кроме 60С, 65С, 70С)
Бак топливный объемом 100 л, горловина на стойке кабины (кроме 35S, 35С, 40С, 45С, 50С)
Фильтр топливный подогреваемый с датчиком воды
Подогрев сапуна
Задние параболические рессоры
Подвеска передняя рессорная (только для 35S)
Подвеска передняя торсионная (кроме 35S)
Зеркала заднего вида с подогревом и электрическим управлением
Дополнительные боковые зеркала заднего вида с широким углом обзора
Стеклоподъемники с электрическим управлением
Центральный замок с дистанционным управлением
Иммобилайзер
Тахограф (кроме 35S, 35С)
Радиоподготовка (динамики + антенна)
Звуковой сигнал заднего хода
Сиденье водителя регулируется в 3-х направлениях
Сиденье пассажирское двухместное в первом ряду, четырехместное во втором ряду
Ремни безопасности + подголовники
Обивка сидений тканевая
Обивка задней стенки кабины тепло-звукоизоляционная
Задняя стенка кабины с окном
Задние противотуманные фары
Дневные ходовые огни
Запасное колесо (кроме 35S, 35С)
Держатель запасного колеса под рамой (кроме 35S, 35С)
Башмаки противооткатные, 2 штуки
Брызговики передних колес
Знак аварийной остановки
Разъем для кузовостроителя
Домкрат, баллонный ключ

ДОПОЛНИТЕЛЬНОЕ (ОПЦИОННОЕ) ОБОРУДОВАНИЕ

БЕЗОПАСНОСТЬ

Подушка безопасности водителя
Подушка безопасности водителя и пассажира
Подушки безопасности водителя и пассажира боковые
Сигнализация
Система слежения за разметкой (LDWS)
Фары противотуманные передние (с функцией указания поворота)

ПРОИЗВОДИТЕЛЬНОСТЬ

Ecoswitch (функция экономии топлива)
Блокировка дифференциала
Генератор 180 А, 210 А
Держатель запасного колеса под рамой
Защита поддона картера
КПП автоматическая
Крюк буксировочный
Механизм отбора мощности (PTO)
Подвеска заднего моста пневматическая

КОМФОРТ

Климат контроль
Кондиционер
Круиз контроль
Обогрев лобового стекла
Отопитель с предварительным подогревом двигателя автономный
Пакет курильщика
Сиденье водителя на подвеске
Сиденье водителя на подвеске с подогревом

ИНФОРМАЦИОННО - РАЗВЛЕКАТЕЛЬНЫЕ СИСТЕМЫ

Радиосистема + CD
Радиосистема + CD + Bluetooth (+ кнопки управления на руле)
Система IVECOnnect (сенсорное управление телефонной, навигационной и информационно-развлекательной системами)

Шасси с двойной кабиной IVECO DAILY

Легкая гамма

Шасси с двойной кабиной IVECO DAILY

Колесная формула 4х2

S

C

БОРТОВАЯ ПЛАТФОРМА

ТЕНТОВАННАЯ БОРТОВАЯ ПЛАТФОРМА

ПРОМТОВАРНЫЙ ФУРГОН

ИЗОТЕРМИЧЕСКИЙ ФУРГОН

ЭВАКУАТОРНАЯ ПЛАТФОРМА

АВТОВЫШКА

САМОСВАЛ

АВТОМАНИПУЛЯТОР

КОМБИНИРОВАННЫЙ

КРЮКОВЫЙ МУЛЬТИЛИФТ

АВТОЦИСТЕРНА

АМБУЛАТОРИЯ

С -

V = B x C x H,

ДИЗЕЛЬНЫЙ

F1A*

Объем: 2300 см3 Максимальные мощность / крутящий момент:106 л.с. / 270 Нм 126 л.с. / 320 Нм 146 л.с. / 350 Нм Экологическая норма: EURO 5

ДИЗЕЛЬНЫЙ

F1C

Объем: 2998 см3 Максимальные мощность / крутящий момент:146 л.с. / 350 Нм 170 л.с. / 400 Нм 170 л.с. / 430 Нм 205 л.с. / 470 Нм Экологическая норма: EURO 5, EURO 6

ГАЗОВЫЙ

Natural Power

Объем: 2998 см3 Максимальные мощность / крутящий момент:136 л.с. / 350 Нм Экологическая норма: EURO 6+

КОМПЛЕКТАЦИЯ шасси с двойной кабиной IVECO Daily

Copyright © 2018 - 2020 YUROL

БОРТОВАЯ
ПЛАТФОРМА

ТЕНТОВАННАЯ
БОРТОВАЯ
ПЛАТФОРМА

ПРОМТОВАРНЫЙ
ФУРГОН

ИЗОТЕРМИЧЕСКИЙ
ФУРГОН

ЭВАКУАТОРНАЯ
ПЛАТФОРМА

КРЮКОВЫЙ
МУЛЬТИЛИФТ

Объем: 2300 см³

Максимальные мощность / крутящий момент:
106 л.с. / 270 Нм
126 л.с. / 320 Нм
146 л.с. / 350 Нм

Экологическая норма: EURO 5

Объем: 2998 см³

Максимальные мощность / крутящий момент:
146 л.с. / 350 Нм
170 л.с. / 400 Нм
170 л.с. / 430 Нм
205 л.с. / 470 Нм

Экологическая норма: EURO 5, EURO 6

Объем: 2998 см³

Максимальные мощность / крутящий момент:
136 л.с. / 350 Нм

Экологическая норма: EURO 6+

КОМПЛЕКТАЦИЯ
шасси с двойной кабиной IVECO Daily
